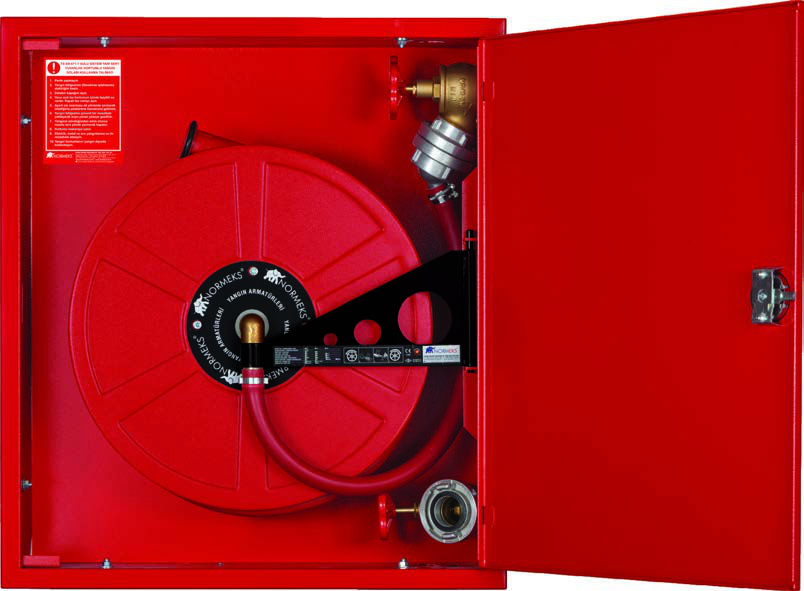

NORMEKS® model G2-İV, tek kabin, ilave olarak 2” itfaiye vanası içeren gömme montajlı bir dolaptır. Makara 180° asılı bir desteğe sabitlenmiştir ve kabinin sağ tarafına montajlıdır. Bu modelde vana-hortum bağlantısında Alman DIN 14461 standardı temel alınmıştır.
Model G2-İV aşağıda belirtilen özellikleri içerir:
о Su beslemesi makara merkezindedir.
о Hortum tamburu 70 mikron RAL 3001
kırmızı elektrostatik toz boyalıdır.
о Yangın dolabı standart olarak RAL 9002
kirli beyaz veya RAL3001 kırmızı renkte
70 mikron boyanmaktadır.
о NORMEKS® jet / sprey / EN671-1
standardına göre imal edilmiş kapama
nozulu.
о Standart EN694’e göre imal edilmiş yarı
sert kırılmaz kauçuk hortum.
о 2” köşe vanası ve özel vana montaj
adaptörü. (2”-1” storz kaplinli redüksiyon)
о 3 kademeli sızdırmazlık detaylı
paslanmaz pirinç makara göbeği.
о 1.5 mm DKP sacdan mamul ayarlanabilir
çerçeve ve çift kat kıvrılmış dolap kapısı.
о 2’’ itfaiye vanası, rakor ile birlikte
verilmektedir. (2’’ itfaiye vanası zincir
kapak isteği ayrıca belirtilmelidir.)

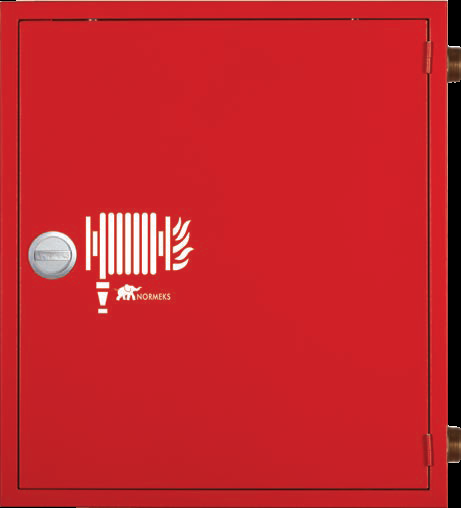

о Dolap kapısı sağdan menteşelidir. (İsteğe
göre soldan menteşeli de yapılabilir.)
о Dolap iç kutusu 1.2 mm DKP sacdan imal
edilmiştir.
о İki adet 75 mm çapında su girişi vardır.
о Dairesel kromajlı NORMEKS® kapı kilidi.
о Ayarlanabilir çerçeve sayesinde inşaat
işleri tamamlanmadan önce dolap kasası
monte edilebilir; sıva, boya gibi detaylar
tamamlandıktan sonra çerçeve yerine
takılabilir.
о Kabin dış kapağına 92/58/EEC’ye uygun
işaretlemeler serigrafi baskı olarak
yapılmaktadır.
о Makara hareketi 180°’dir. Bu sayede
hortum her yöne rahatça çekilebilir.
о Kullanım ve montaj kılavuzu.
Yangın dolaplarının servisi ve bakımı, servis ve
bakım standardı EN 671-3 ve NORMEKS® bakım
talimatlarına göre yapılmalıdır. Servis ve bakım
anlaşması için NORMEKS® ile bağlantı kurunuz.
о Ürünlerimiz TS.EN671.1’e uygun olarak imal
edilmektedir.
о Üretici firma haber vermeksizin üretim
standartlarında ve malzemede değişiklik yapma
hakkını saklı tutar.

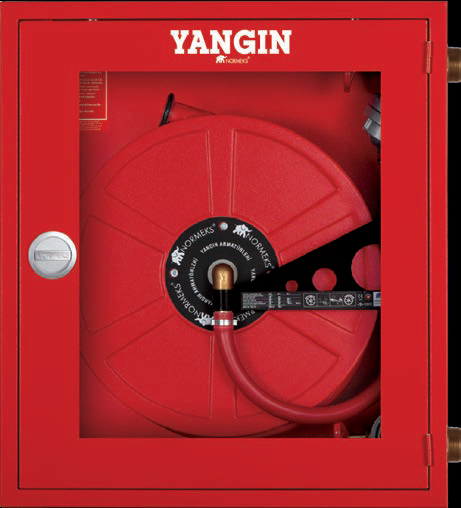

о Standart imalatımız sac kapaklıdır; cam kapak
talepleri ayrıca belirtilmelidir.
о Standart imalatımızda su girişleri sağdadır. Sol
yandan giriş talepleri ayrıca belirtilmelidir.
о Dolap kasası ve hortum makarası ayrı
ambalajlarda paketlenmiş olarak sevkedilir.
о Demonte çerçeveli dolap, çerçeve iç kasaya vida
ve somunlarla tutturulmuş halde sevkedilir.
о 2” köşe vanası ayrı karton ambalajlarda
paketlenmiş olarak sevkedilir.
Montaj esnasında öncelikle;
о Dolap iç kasası çerçeveden vidalar sökülerek
ayrılır ve iç kasa montaj yerinde ölçüsüne uygun
bırakılan boşluğa terazisinde yerleştirilir.
о 2” köşe vanası sağ yan dolap yüzeyinden boruvana
bağlantı kısmı kasa dışında kalacak şekilde
monte edilir. Vana-boru bağlantısının kasa içine
girmesi durumunda, besleme hortumu direnç
oluşturacak şekilde kırılabilir. Bu durumda uygun
açıda besleme hortum dönüşü sağlamak için
besleme hortumu kısaltılmalıdır.
о Sıva, boya ve benzeri işlemlerin bitmesinden
sonra öncelikle hortum makarası taşıyıcı kolu
kasaya monte edilmiş taşıyıcı kulaklara yerleştirilir.
о Yangın dolabı montaj yerindeki tüm inşai işler
tamamlandıktan sonra demonte yangın dolabı
çerçevesi, iç kasaya yangın dolabının sağ ve sol
yüzeyindeki kot farklılıklarını giderecek şekilde
(kanalların ayarlanması ile) vida ve somunlarla
monte edilmelidir.
