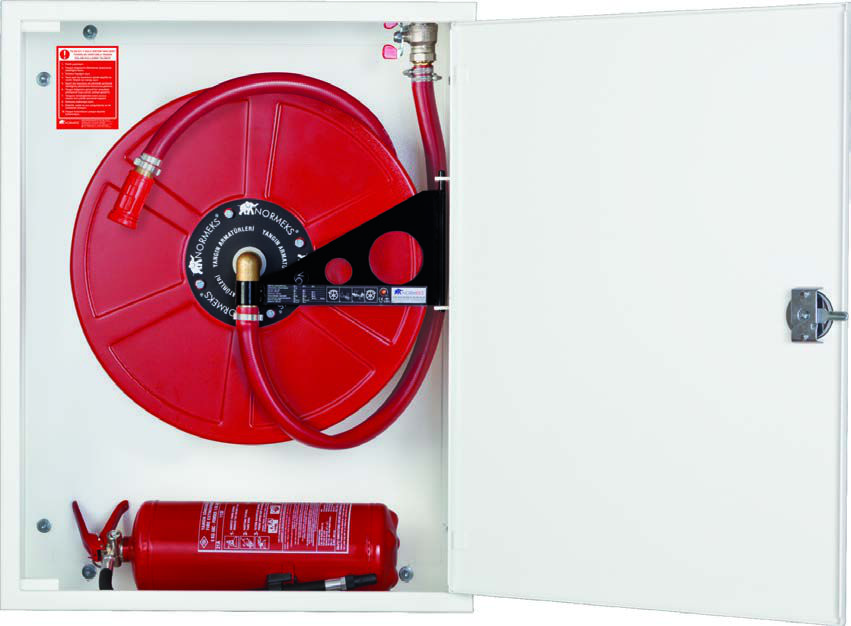

NORMEKS® model ST12-YT, sıvaüstü montajlı bir dolaptır. Makara 180° asılı bir
desteğe sabitlenmiştir ve kabinin sağ tarafına monte edilmiştir. Bu modelde
vana-hortum bağlantısında Alman DIN 14461 standardı temel alınmıştır.
Model ST12-YT aşağıda belirtilen özellikleri içerir.
о Su beslemesi makara merkezindedir.
о Hortum tamburu 70 mikron RAL 3001
kırmızı elektrostatik toz boyalıdır.
о Yangın dolabı standart olarak RAL 9002
kirli beyaz veya RAL3001 kırmızı renkte
70 mikron boyanmaktadır.
о NORMEKS® jet / sprey / EN671-1
standardına göre imal edilmiş kapama
nozulu.
о Standart EN694’e göre imal edilmiş yarı
sert kırılmaz kauçuk hortum.
о 1” küresel vana.
о 3 kademeli sızdırmazlık detaylı
paslanmaz pirinç makara göbeği.
о 1.5 mm DKP sacdan mamul dolap kasası
ve çift kat kıvrımlı dolap kapağı.
о Dolap kapısı sağdan menteşelidir. (İsteğe
göre soldan menteşeli de yapılabilir.)
о Kabin 180°dönebilir.
о Dolap arka montaj plakası 1.2 mm DKP
sacdan imal edilmiştir.
о İki adet 75 mm çapında su girişi vardır.
о Dairesel kromajlı NORMEKS® kapı kilidi.
о Demonte vaziyette sevk edilen arka
montaj plakası sayesinde, sıva, boya gibi
inşaat işleri tamamlandıktan sonra dolap
monte edilebilir.

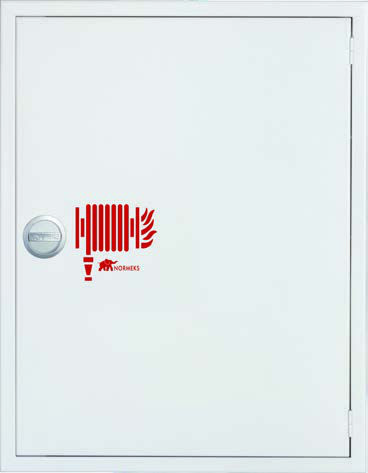

о Kabin dış kapağına 92/58/EEC’ye uygun
işaretlemeler serigrafi baskı olarak
yapılmaktadır.
о Makara hareketi 180°’dir. Bu sayede
hortum her yöne rahatça çekilebilir.
о Kullanım ve montaj kılavuzu.
Yangın dolaplarının servisi ve bakımı, servis ve
bakım standardı EN 671-3 ve NORMEKS® bakım
talimatlarına göre yapılmalıdır. Servis ve bakım
anlaşması için NORMEKS® ile bağlantı kurunuz.
о Ürünlerimiz TS.EN671.1’e uygun olarak imal
edilmektedir.
о Üretici firma haber vermeksizin üretim
standartlarında ve malzemede değişiklik yapma
hakkını saklı tutar.

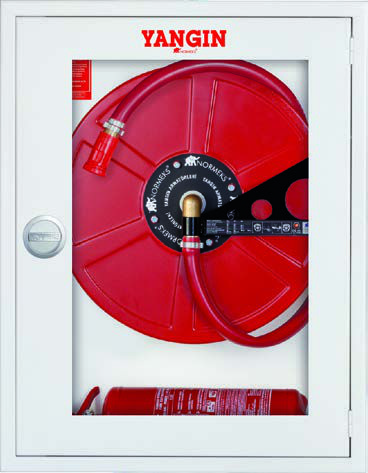

о Standart imalatımız sac kapaklıdır; cam kapak
talepleri ayrıca belirtilmelidir.
о Standart imalatımızda su girişleri sağdadır. Sol üst
giriş talepleri ayrıca belirtilmelidir.
о Dolap kasası ve hortum makarası ayrı
ambalajlarda paketlenmiş olarak sevkedilir.
о Dolap kasası arka montaj sacı aynı ambalaj içinde
demonte vaziyette sevkedilir.
о 1” küresel vana, makara besleme hortumuna
hidrolik kelepçe ile bağlı olarak sevkedilir.
Montaj esnasında öncelikle;
о Arka montaj plakası montaj yerine M10 saplama
ile çelik dübel kullanılarak monte edilmelidir.
Saplamanın, duvar yüzeyinden minimum 20 mm,
maksimum 30 mm dışarıda olması gerekir. Arka
montaj plakasının, terazisinde olduğu kontrol
edilmelidir.
о Duvar yüzeyinde boya ve benzeri işler
tamamlandıktan sonra öncelikle dolap kasası arka
montaj sacının üzerine yerleştirilmeli, bir pul ve
somun vasıtasıyla (M10) sabitlenmelidir.
о Hortum makarası taşıyıcı kolu, dolap kasasına
monte edilmiş taşıyıcı kulaklara yerleştirilmelidir.
о Makara besleme hortumu ucunda mevcut 1”
küresel vana boru ve hortum bağlantısı zemine
göre 90°’lik açı oluşturacak şekilde monte edilir.
о Makara besleme hortumu boyu, vana-boru
bağlantısının kasa üst noktasından bağlanacağı
varsayılarak belirlenmiştir. Vana bağlantısının
yandan yapılması veya boru-vana bağlantısının
dolap üst noktasından aşağı inmesi durumunda
besleme hortumu direnç oluşturacak şekilde
kırılabilir. Bu durumda uygun açıda hortum dönüşü
sağlamak için besleme hortumu kısaltılmalıdır.
